Hobelmaschine

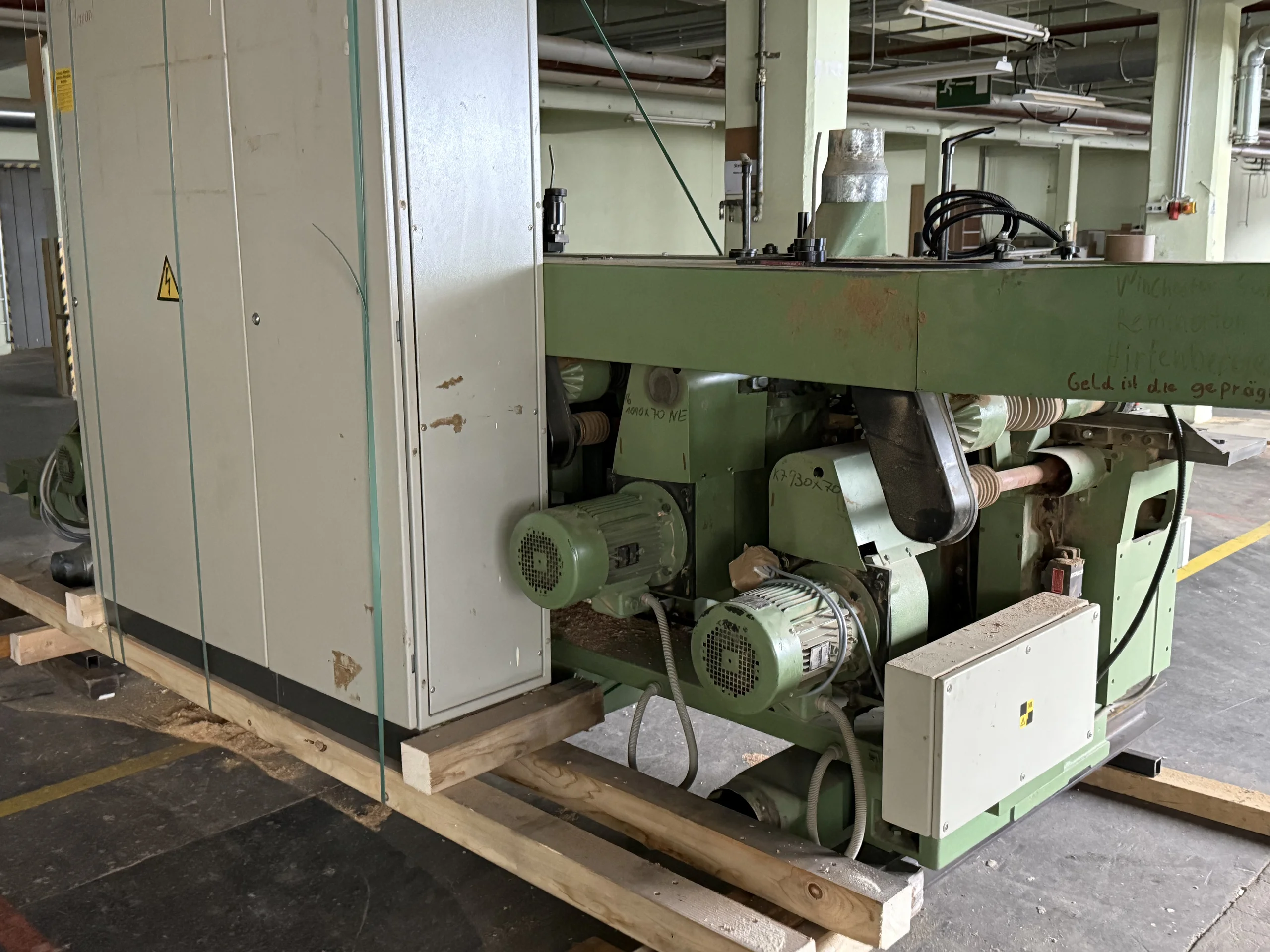

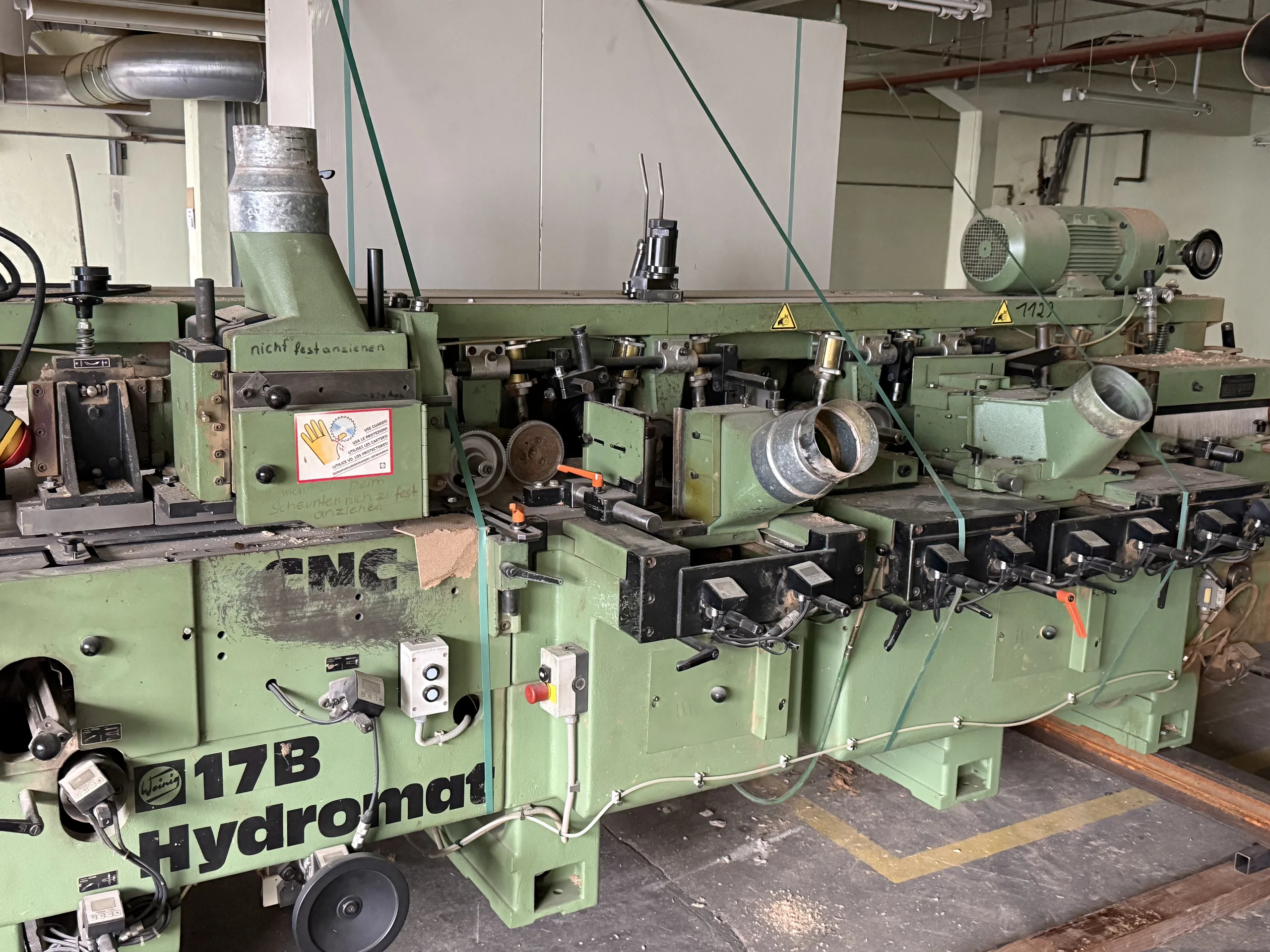

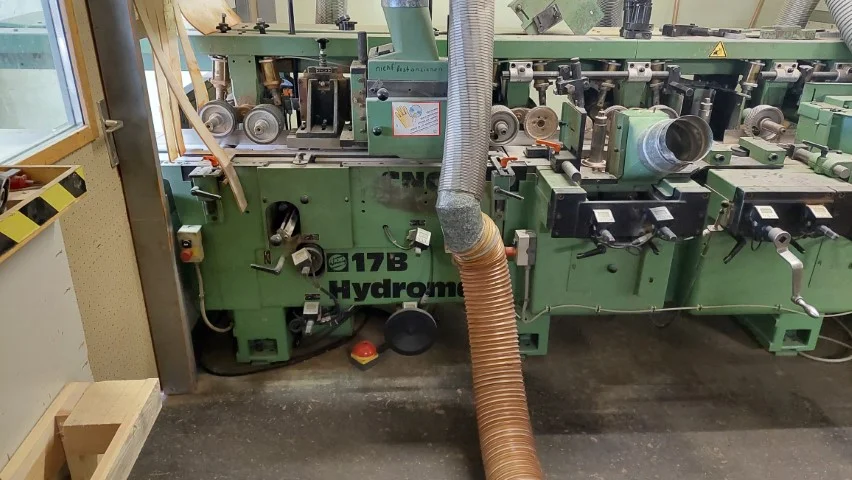

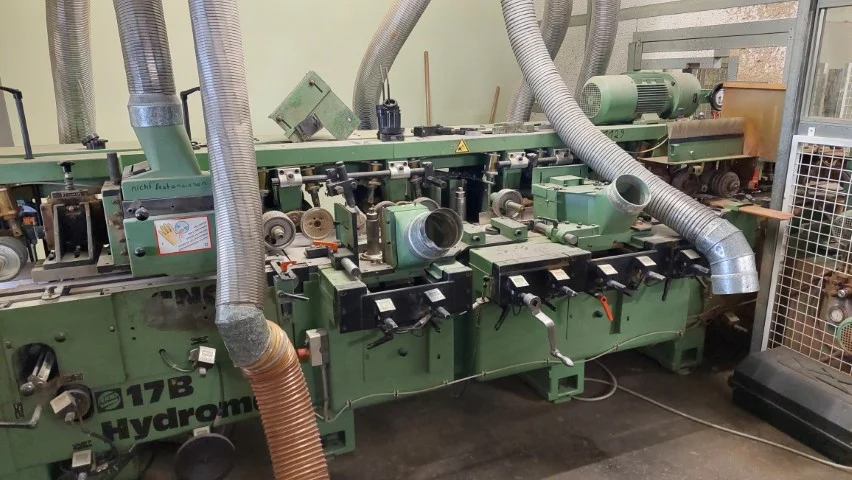

Technische Verkaufsbeschreibung – Hydromat 17B

Allgemeine Angaben

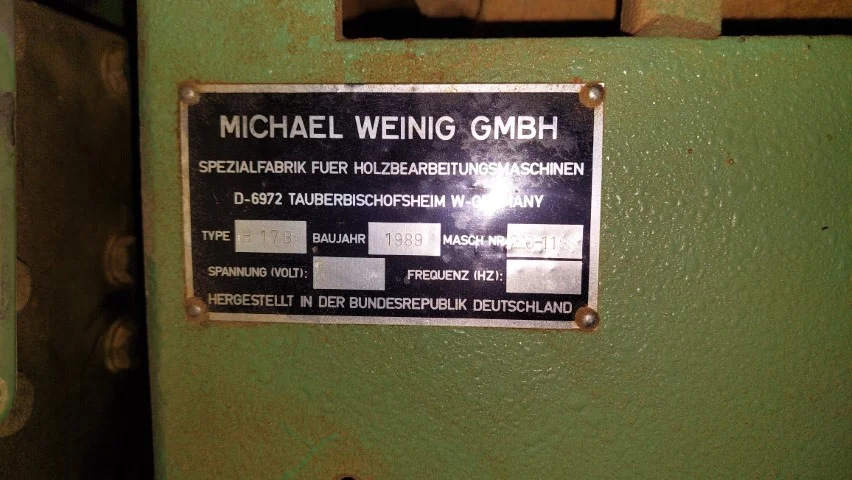

Hersteller: Weinig AG

Modell: Hydromat 17B

Typ: Hochleistungs-Profilfräsautomat / Hobel- und Kehlmaschine

Baujahr: 1989

Betriebsspannung: 380 V / 50 Hz

Beschreibung

Schwere Hochleistungs-Hobel- und Kehlmaschine aus schwingungsdämpfenden und verwindungsfreien Gussteilen im Baukastensystem. Ausgelegt für präzise und wirtschaftliche Holzbearbeitung mit hoher Dauerleistung. Mechanischer Vorschub, regelbar im Bereich von 5 – 35 m/min, Vorschubmotor 5,5 kW (7,5 PS). Abrichttisch 2 m lang, Schnellverstellung vorhanden. Spanabnahme für Abricht- und Füge-Spindeln, Einstellbereich jeweils 10 mm.

Technische Daten

• Vorschubgeschwindigkeit: 5 – 35 m/min, mechanisch
• Vorschubmotor: 5,5 kW / 7,5 PS
• Betriebsspannung: 380 V / 50 Hz
• Tischlänge: 2000 mm
• Einstellbereich Spanabnahme: 10 mm (Abricht- und Fügeseite)
• Maschinenausführung: Ohne Gegenlager, in Hochleistungsausführung
• CNC-Steuerung: Siemens S5-130 WB, mit batteriegepuffertem RAM-Speicher

CNC-Steuerung

• 12"-Bildschirm
• Max. 16 Achsen
• mm/Zoll-Umschaltung
• Bedienerführung und Diagnosesystem mit ca. 120 Meldungen
• Externe Eingabe möglich
• Notbedienung bei Elektronikausfall

Sonderausstattung

• 4 NC-Steuerungen für Achsregelung
• 2 Motorverstärkungen von 5,5 kW auf 7,5 kW (10 PS) für Spindel Nr. 1 und 6
• Handsteuerung integriert
• Vorbereitung zum Anbau einer Universalspindel
• Wälzluftpumpe zur Tischentharzung, handbetätigt
• Betriebsstundenzähler
• Gerade-Jointer für Spindeln 4, 5, 6 und 7
• Flugkreis 250 mm für Spindel 5
• 2 NC-Steuerungen für Hoch-/Tief-Positionierung
• 1 Fügeeinheit mit freilaufgetriebenem System
• Gleithrollen für Einzugswalzen (beide Achsen)

Beschickungsmagazin Typ EHM 14 für Hydromat 17B

• Arbeitsbreite: 220 mm
• Arbeitshöhe ab: 10 mm
• Werkstücklängen: 300 – 3000 mm
• Vorschub: Pneumatisch, je nach Werkstücklänge
• Erforderlicher Luftdruck: 6 bar
• Taktzahl: 100 Takte/min
• Vorschubkraft: 1500 N bei 6 bar
